SC(B)13 EPOXIDOVÝ ŽIVICOVÝ LIETOVÝ TRANSFORMÁTOR SUCHÉHO TYPU
Model a význam:
S C (B) 13 - [ ] / 10
① ② ③ ④ ⑤ ⑥
①troj{0}}fázový
②Tvorený pevný odliatok
③ Nízkonapäťová fóliová cievka
④ Kód úrovne straty
⑤ Menovitá kapacita (KVA)
⑥ Úroveň napätia na strane vysokého napätia (kV)
Normálny stav:
- Výška inštalácie: nadmorská výška nepresahujúca 1000 m;
- Tvar vlny napájacieho napätia: podobný sínusovej vlne;
- Symetria viacfázového napájacieho napätia: Napájacie napätie pripojené k viacfázovému transformátoru by malo byť približne symetrické.
- Teplota prostredia: maximálna teplota +40 stupňov
- Maximálna denná priemerná teplota +30 stupeň
- Maximálna ročná priemerná teplota +20 stupeň
- Minimálna teplota -30 stupňov (vhodné pre vnútorné transformátory)

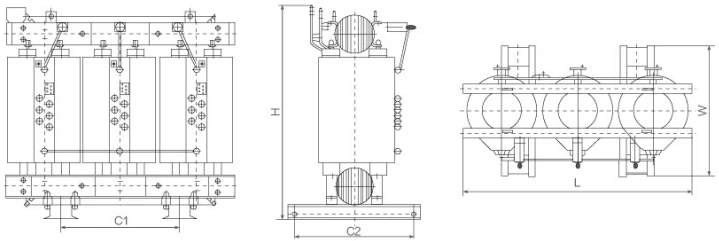

Kreslenie:
Hlavné technické parametre:
|
Menovitá kapacita (kVA) |
Vzhľad a montážne rozmery (mm) |
||||
|
L |
W |
H |
C1 |
C2 |
|
|
30 |
600 |
425 |
630 |
300 |
350 |
|
50 |
640 |
495 |
760 |
300 |
350 |
|
80 |
930 |
525 |
850 |
450 |
660 |
|
100 |
970 |
525 |
890 |
450 |
660 |
|
125 |
990 |
530 |
930 |
450 |
660 |
|
160 |
1080 |
670 |
960 |
550 |
660 |
|
200 |
1120 |
670 |
1020 |
660 |
660 |
|
250 |
1160 |
780 |
1105 |
660 |
660 |
|
315 |
1190 |
780 |
1165 |
660 |
660 |
|
400 |
1280 |
780 |
1190 |
660 |
660 |
|
500 |
1325 |
785 |
1130 |
660 |
660 |
|
630 |
1400 |
790 |
1230 |
660 |
660 |
|
800 |
1470 |
795 |
1270 |
820 |
820 |
|
1000 |
1510 |
950 |
1370 |
820 |
820 |
|
1250 |
1610 |
950 |
1525 |
820 |
820 |
|
1600 |
1690 |
960 |
1690 |
820 |
820 |
|
2000 |
1755 |
960 |
1750 |
820 |
820 |
|
2500 |
1850 |
960 |
1830 |
1070 |
1070 |
