CMC DENSE BUSBAR DUCT
CMC DENSE BUSBAR DUCT suppliers

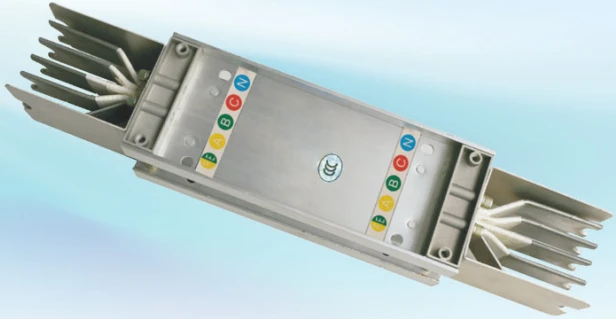

CMC DENSE PRÍPOJNICE

Husté zbernicové vedenie HDCMC je vhodné pre trojfázový štvorvodičový a trojfázový päťvodičový systém striedavého prúdu s frekvenciou 50-60Hz, menovitým napätím 69OV a menovitým pracovným prúdom 100-6300A pre napájacie a distribučné systémy. Ako nízkonákladové a nákladovo efektívne riešenie prenosu a distribúcie energie pre priemyselné továrne, nemocnice, nákupné centrá, výškové-budovy alebo high-tech prostredia môže celý systém implementovať efektívnu distribúciu energie pri vyvážení nákladovej efektívnosti.

Zaslať požiadavku

Predstavenie výrobku

Štrukturálne vlastnosti:

Malé rozmery a vysoká flexibilita

Kompaktná "sendvičová" štruktúra nielen šetrí miesto, ale má aj vynikajúce charakteristiky poklesu napätia. Rôzne funkčné jednotky môžu byť použité pre akékoľvek zmeny rohov a výšok, inštalované v akomkoľvek stavebnom priestore, ako je mezanín alebo pozdĺž stien.

Pohodlné a rýchle pripojenie

1. Kužeľová izolačná doska zvyšuje mechanickú pevnosť a tvarovaná škrupina zabezpečuje tlak a nedeformovanie okrajov;
2. Veľká-podložka z mangánovej ocele v tvare misy zaisťuje rovnomerný tlak na kontaktnú plochu;
3. Obyčajný kľúč "19" môže utiahnuť dvojhlavú jednoduchú skrutku s červeným indikátorom Keď indikátor prirodzene klesne, je možné určiť, že spojovací spoj bol utiahnutý bez akýchkoľvek testovacích nástrojov;
4. Skrutky je možné opätovne použiť počas údržby;

5. Kĺb je nastaviteľný o 16 mm.

Celohliníkový plášť

1. Systém vedenia zbernice využíva ako plášť ľahký, lisovaný plne uzavretý profil z hliníkovej zliatiny s jedinečnou štruktúrou, ktorá eliminuje potrebu zvážiť optimálnu polohu inštalácie a akýkoľvek redukčný faktor;
2. Nastriekaný celohliníkový plášť vydrží 1000 hodín testu soľným postrekom;

3. Celohliníkový plášť má vynikajúcu odolnosť proti hrdzi, výkon odvádzania tepla a vodivosť (celkový plášť má 50 % uzemňovacej kapacity);

Vysoko kvalitné vodivé a izolačné materiály

1. Systém vedenia zbernice využíva ako vodivé materiály vysokokvalitné pocínované alebo strieborné medené alebo hliníkové tyče a vonkajší povrch vodivých tyčí má dobrú antikoróznu ochranu a odolnosť proti nárazu prípojnice;
2. Vodivá prípojnica je obalená tepelne tvarovaným izolačným materiálom z polyesterovej fólie triedy B- (130 stupňov), čo výrazne zlepšuje pevnosť izolácie;
3. Prijatie ekologických izolačných materiálov, absolvovanie šesťbodového testovania fyzických vlastností SGS a certifikácie UL, ktorú vyžaduje ROHS.

ScreenShot2026-06-26104332297

Hlavné technické parametre:

Menovitý prúd	A	250	400	630	800	1000	1250	1600	2000	2500	3150	4000	5000
Vonkajší rozmer	mm	128x90	128x90	128x105	128x115	128x125	128x140	128x180	128x210	128x260	128x345	128x435	128x525
Hmotnosť	kg/m	9.4	10.6	14.1	16.4	18.6	22.0	31.1	37.9	53.1	64.5	85.3	106.0
Reaktancia	mΩ/m	0.113	0.105	0.105	0.105	0.077	0.058	0.038	0.029	0.024	0.02	0.012	0.009
Odpor	mΩ/m	0.102	0.102	0.102	0.102	0.074	0.056	0.037	0.028	0.023	0.019	0.011	0.008
Reaktancia	mΩ/m	0.028	0.026	0.026	0.026	0.02	0.014	0.01	0.008	0.006	0.005	0.005	0.004
Pokles napätia	V/m	0.010	0.098	0.113	0.113	0.096	0.084	0.086	0.093	0.083	0.082	0.082	0.076
