Čaute ľudia! Ako dodávateľ rozvádzačov nízkeho napätia sa ma neustále pýtajú na rozdiel medzi rozvádzačom nízkeho napätia (NN) a vysokého napätia (VN). Tak som si myslel, že napíšem tento blog, aby som objasnil akýkoľvek zmätok – žiadny príliš technický žargón, len priame reči.
Na začiatok si rozoberieme, čo to vlastne rozvádzač je. Je dôležitou súčasťou každého elektrického systému, ktorý sa používa na ovládanie, ochranu a izoláciu elektrického zariadenia. Myslite na to ako na dopravného policajta vášho elektrického nastavenia, aby všetko fungovalo hladko a bezpečne.
Nízkonapäťový spínací prístroj
Nízkonapäťové rozvádzače sú navrhnuté pre systémy s typicky menovitým napätím do 1 000 V AC (alebo 1 500 V DC), čo je štandardná prahová hodnota pre klasifikáciu nízkeho napätia (LV) podľa medzinárodných noriem, ako je IEC. Bežne sa používa v komerčných budovách, priemyselných zariadeniach a obytných oblastiach. Ako dodávateľ nízkonapäťových rozvádzačov viem, že všetky tieto systémy sú o poskytovaní spoľahlivej distribúcie energie pri relatívne nižšej úrovni napätia.
Jednou z kľúčových výhod nízkonapäťových rozvádzačov je ich všestrannosť. Existujú rôzne typy, ktoré vyhovujú rôznym potrebám. Napríklad,Rozvodná skriňa napájaniaje obľúbenou voľbou. Používa sa na distribúciu elektrickej energie z hlavného zdroja do viacerých menších obvodov. Tieto boxy sa často nachádzajú v suterénoch komerčných budov alebo v technických miestnostiach domácností, kde rozdeľujú prichádzajúcu energiu do rôznych vetiev pre osvetlenie, spotrebiče a iné elektrické záťaže.
Ďalším typom jeNízkonapäťový výsuvný spínací prístroj. Tento dizajn umožňuje jednoduchú údržbu a výmenu komponentov – ističe a iné diely je možné rýchlo vytiahnuť zo skrine, takže opravy sa vykonajú rýchlo bez vypínania celého systému na hodiny. Toto je zmena hry pre priemyselné nastavenia, kde prestoje tvrdo zasiahnu konečný výsledok.

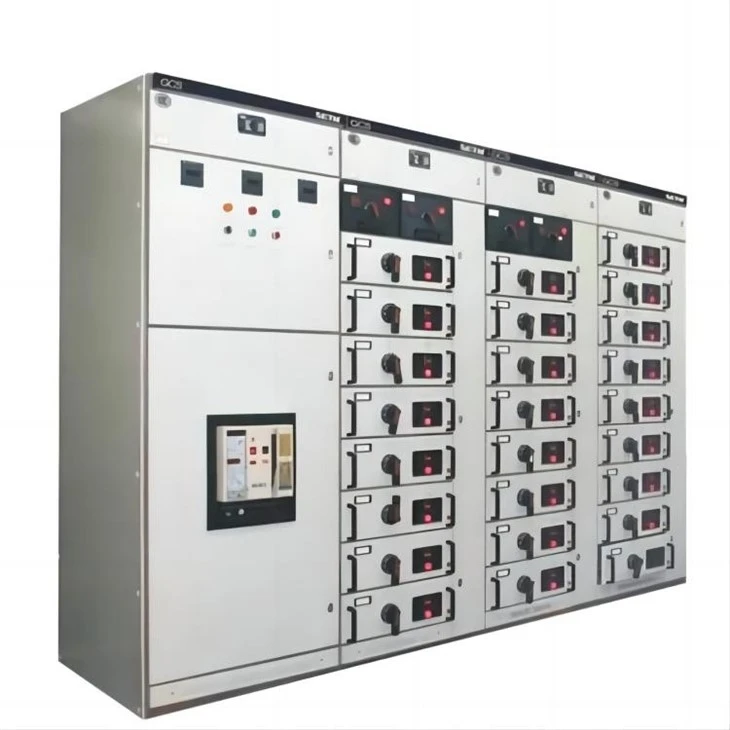

Naše nízkonapäťové výsuvné rozvádzače GCS – jeden z najdôveryhodnejších modelov v odvetví, ktorý je v súlade s normami IEC 439-1 a GB 7251 – a rozvodné skrine sú pre mnohých našich klientov vyhľadávanými možnosťami.
Nízkonapäťový pevný spínací prístrojje tiež široko používaný. Má jednoduchší dizajn s komponentmi upevnenými na mieste, čo z neho robí cenovo výhodnú možnosť pre aplikácie, ktoré si nevyžadujú častú údržbu alebo výmenu komponentov.
Rozvádzače NN vynikajú aj bezpečnostnými prvkami. Dodáva sa so vstavanými ochrannými mechanizmami, ako je nadprúdová ochrana, ochrana proti skratu a ochrana proti zemným poruchám. Tieto funkcie zabraňujú elektrickému požiaru a poškodeniu zariadenia a chránia ľudí a majetok.
Vysokonapäťový spínací prístroj
Na druhej strane, vysokonapäťové rozvádzače sú pre systémy s menovitým napätím nad 1000 voltov - zvyčajne v rozsahu od niekoľkých tisíc voltov do stoviek tisíc voltov. Používa sa hlavne v elektrárňach, rozvodniach a veľkých priemyselných komplexoch.
VN rozvádzač zvláda oveľa väčšiu elektrickú energiu, takže jeho komponenty sú oveľa väčšie a pevnejšie ako NN zariadenia. Ističe vo vysokonapäťových rozvádzačoch sú navrhnuté tak, aby prerušili vysokoprúdové oblúky, ktoré vznikajú pri otvorení alebo zatvorení obvodov – tieto oblúky sú mimoriadne nebezpečné a môžu spôsobiť veľké škody, ak nie sú správne ovládané.
Izolácia je kľúčovým konštrukčným rozdielom. Rozvádzače VN potrebujú vysokokvalitné izolačné materiály, aby sa zabránilo elektrickému prerušeniu a úniku prúdu pri extrémnom napätí. Bežné možnosti zahŕňajú porcelán, epoxidovú živicu a plyn SF6 – inertný plyn s izoláciou a schopnosťou zhášať oblúk 100-krát silnejšími ako vzduch.
Rozvádzače VN majú aj komplexnejšie riadiace a monitorovacie systémy. Porucha v systéme VN môže byť katastrofálna, preto tieto systémy potrebujú neustály dohľad. Senzory a relé nepretržite monitorujú napätie, prúd a teplotu komponentov; ak sa zistia abnormality, rozvádzač automaticky izoluje chybnú časť, aby zabránil ďalšiemu poškodeniu.
Kľúčové rozdiely
Úroveň napätia
Najzrejmejším rozdielom je napätie: NN rozvádzače pracujú až do 1000 voltov, zatiaľ čo vysokonapäťové rozvádzače zvládajú oveľa vyššie napätia. Táto medzera formuje všetko od veľkosti komponentov a dizajnu až po bezpečnostné požiadavky.
Veľkosť a zložitosť
Rozvádzač VN je vo všeobecnosti väčší a zložitejší ako zariadenie NN. Komponenty musia odolať vysokému elektrickému namáhaniu, takže sú fyzicky väčšie. Navyše, HV riadiace a ochranné systémy sú sofistikovanejšie kvôli vyšším rizikám.
Rozsah aplikácie
NN rozvádzače sa používajú v každodenných elektrických systémoch pre komerčné, priemyselné a obytné priestory. Rozvádzače vysokého napätia sú určené na výrobu a prenos energie, kde obrovské objemy energie potrebujú kontrolu a distribúciu na veľké vzdialenosti.
Filozofia bezpečnosti a ochrany
Obaja uprednostňujú bezpečnosť, ale následky zlyhania sa dramaticky stupňujú s napätím. Systémy HV využívajú viacvrstvové, ultrarýchle ochranné schémy a dôsledné blokovanie na zmiernenie rizika katastrofického zlyhania.
Úvahy o nákladoch
Rozvádzače VN sú zvyčajne drahšie ako zariadenia NN. Vyplýva to z drahších izolačných materiálov (ako je plyn SF6) a zložitého dizajnu/výroby potrebnej na zaistenie bezpečnosti a spoľahlivosti pri vysokom napätí.
Prečo si vybrať náš nízkonapäťový rozvádzač
Ako dodávateľ nízkonapäťových rozvádzačov môžem potvrdiť, že naše produkty prinášajú hmatateľné výhody. Navrhujeme ich pomocou najmodernejších technológií, aby sme maximalizovali efektivitu a spoľahlivosť pomocou vysoko kvalitných materiálov, ktoré obstoja v skúške času.
Náš rozvádzač NN sa tiež jednoducho inštaluje a udržiava. Či už si vyberiete rozvodnú skriňu napájania, výsuvný rozvádzač alebo pevný rozvádzač, získate užívateľsky prívetivé a nákladovo efektívne riešenie.
Vieme, že každý zákazník má jedinečné potreby, preto ponúkame riešenia na mieru. Náš odborný tím spolupracuje priamo s vami na návrhu systému rozvádzača, ktorý spĺňa vaše špecifické požiadavky.
Poďme sa pripojiť
Ak hľadáte nízkonapäťové rozvádzače, rád sa porozprávam. Či už ste dodávateľ projektu novej budovy, priemyselného zariadenia, ktoré modernizuje svoj elektrický systém, alebo majiteľ domu, ktorý potrebuje spoľahlivú distribúciu energie, máme pre vás pokrytie. Neváhajte a požiadajte o cenovú ponuku alebo sa ponorte hlbšie do svojich potrieb – poďme nájsť dokonalý rozvádzač NN pre váš projekt.
Referencie
- 1. Abur, A., & Ünler, ME (nd). Elektrické energetické systémy.
2. Saadat, H. (nd). Príručka výpočtov elektrickej energie.
3. IEC 60947-2:2024. Nízkonapäťové rozvádzače a ovládacie zariadenia - Časť 2: Ističe.
