Ahoj! Ako dodávateľ uzemňovacích transformátorov sa ma často pýtajú, ako funguje ich ochrana proti preťaženiu. Je to dosť dôležitá téma, pretože preťaženie môže spôsobiť vážne poškodenie týchto transformátorov, ak nie je správne spravované. Poďme sa teda ponoriť priamo do toho a uvidíme, čo sa deje vo vnútri, keď sa veci začnú príliš zahrievať.
Najprv musíme pochopiť, čo je preťaženie. Jednoducho povedané, preťaženie nastane, keď prúd pretekajúci uzemňovacím transformátorom prekročí jeho menovitú kapacitu. Môže to byť spôsobené množstvom vecí, ako je náhle zvýšenie elektrickej záťaže pripojenej k systému, skrat v blízkej elektrickej sieti alebo dokonca nejaký druh poruchy v pripojenom zariadení.
Existuje niekoľko kľúčových komponentov a metód, ktoré uzemňovacie transformátory používajú na ochranu pred preťažením. Jedným z najbežnejších spôsobov je použitie ochranných relé. Títo malí chlapci sú ako strážcovia transformátora. Neustále monitorujú úroveň prúdu a napätia v transformátore. Keď prúd dosiahne prednastavenú úroveň, ktorá indikuje preťaženie, relé sa spustí.
Ochranné relé môžu byť rôznych typov. Napríklad elektromagnetické relé pracujú na základe magnetického poľa vytváraného prúdom. Keď prúd prekročí nastavenú hodnotu, magnetická sila je dostatočne silná na to, aby posunula mechanickú časť, ktorá následne spustí spínanie. Polovodičové relé na druhej strane používajú na detekciu preťaženia polovodičové prvky. V porovnaní s elektromagnetickými sú spoľahlivejšie a rýchlejšie v prevádzke.
Keď relé zaznamená preťaženie, vyšle signál do ističa. Ističe sú ďalšou dôležitou súčasťou systému ochrany proti preťaženiu. Fungujú ako spínač, ktorý môže prerušiť elektrický obvod, keď preteká príliš veľa prúdu. Keď istič prijme signál z relé, rýchlo otvorí obvod a preruší napájanie transformátora. Tým sa zabráni poškodeniu transformátora nadmerným prúdom.
Ďalším dôležitým aspektom ochrany proti preťaženiu je tepelná ochrana. Uzemňovacie transformátory vytvárajú teplo, keď sú v prevádzke. Za normálnych podmienok sa teplo odvádza cez chladiaci systém. Ale počas preťaženia sa množstvo generovaného tepla výrazne zvyšuje.
Aby sa to vyrovnalo, uzemňovacie transformátory sú vybavené snímačmi teploty. Tieto snímače sú umiestnené na strategických miestach vo vnútri transformátora, napríklad v blízkosti vinutí. Keď teplota stúpne nad bezpečnú úroveň, je to jasné znamenie, že môže dôjsť k preťaženiu. Teplotné senzory posielajú tieto informácie do riadiacej jednotky.
Riadiaca jednotka potom môže vykonať niekoľko rôznych akcií. Môže spustiť alarm, ktorý upozorní operátorov, že existuje potenciálny problém. V závažnejších prípadoch môže tiež poslať signál do ističa na otvorenie obvodu, rovnako ako ochranné relé. Týmto spôsobom je transformátor chránený pred prehriatím, ktoré by mohlo viesť k poškodeniu izolácie a v konečnom dôsledku k úplnému zlyhaniu transformátora.
Okrem týchto metód aktívnej ochrany majú uzemňovacie transformátory aj niektoré vstavané konštrukčné prvky, ktoré im pomáhajú odolávať krátkodobému preťaženiu. Napríklad vinutia transformátora sú vyrobené z vysoko kvalitných vodičov s určitou extra kapacitou. To znamená, že na krátku dobu zvládnu o niečo väčší prúd bez toho, aby sa poškodili.
Izolačné materiály použité v transformátore sú tiež navrhnuté tak, aby mali vysoký tepelný odpor. To im umožňuje odolávať zvýšenému teplu počas preťaženia bez toho, aby sa okamžite pokazili. Účelom týchto konštrukčných prvkov je však poskytnúť len dočasnú ochranu. Systémy aktívnej ochrany, ako sú relé a ističe, sú stále nevyhnutné pre dlhodobú bezpečnosť.

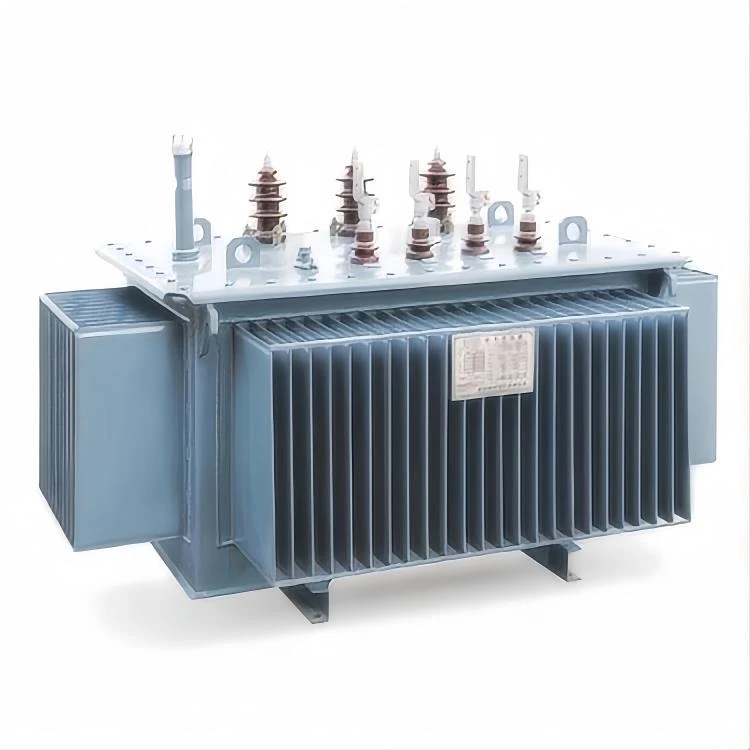

Teraz si povedzme trochu o tom, ako sa naše uzemňovacie transformátory porovnávajú s inými typmi transformátorov z hľadiska ochrany proti preťaženiu. napr.Transformátor z amorfnej zliatinymá svoje jedinečné vlastnosti. Transformátory z amorfnej zliatiny sú známe svojou vysokou energetickou účinnosťou, ale ich ochrana proti preťaženiu sa môže líšiť od uzemňovacích transformátorov. Často používajú špeciálne riadiace algoritmy na riadenie záťaže a ochranu pred prehriatím.
Distribučný transformátormá tiež iné nastavenie. Distribučné transformátory sa zvyčajne používajú v elektrickej rozvodnej sieti na zníženie napätia pre obytné a komerčné použitie. Ich ochrana proti preťaženiu sa zameriava skôr na ochranu celého rozvodu. Takže môžu mať rôzne nastavenia pre relé a ističe, aby sa zabezpečila stabilita siete.
A potom je tuUsmerňovací transformátor. Usmerňovacie transformátory sa používajú hlavne v aplikáciách, kde sa vyžaduje jednosmerný prúd, ako napríklad v elektrochemických procesoch. Ich ochrana proti preťaženiu musí zohľadňovať špecifické požiadavky procesu nápravy. Napríklad môžu potrebovať ochranu proti nadmernému prúdu na AC aj DC strane transformátora.
Ako dodávateľ uzemňovacích transformátorov sme veľmi hrdí na kvalitu a spoľahlivosť našich produktov. Naše uzemňovacie transformátory sú navrhnuté tak, aby mali robustný systém ochrany proti preťaženiu. Používame najnovšiu technológiu ochranných relé a ističov, aby sme zaistili, že váš transformátor bude vždy dobre chránený.
Ak hľadáte uzemňovací transformátor alebo máte nejaké otázky týkajúce sa ochrany proti preťaženiu alebo akéhokoľvek iného aspektu našich produktov, neváhajte nás kontaktovať. Sme viac než radi, že sa s vami môžeme porozprávať a prediskutovať, ako môžu naše uzemňovacie transformátory splniť vaše špecifické potreby. Či už riešite malý elektrický systém alebo veľký priemyselný projekt, máme pre vás to správne riešenie.
Stručne povedané, ochrana proti preťaženiu uzemňovacieho transformátora je mnohostranný systém, ktorý zahŕňa ochranné relé, ističe, tepelné snímače a niektoré vstavané konštrukčné prvky. Všetky tieto komponenty spolupracujú, aby zabezpečili, že transformátor môže fungovať bezpečne aj v náročných podmienkach.
Referencie:
- Elektrické energetické systémy: Princípy a aplikácie Ali A. Chowdhury a Govinda R. Sethi
- Transformers: Teória, dizajn a aplikácia od Georgea Haywarda
